電液推桿選型說明:
電液推桿主要是由推桿的型式、電機的防護等級、額定輸出力、行程、額定速度和使用角度等六大基本要素組成,還可根據用戶特殊要求,配套三種調節功能,即:速度調節、推拉力調節,行程調節(行程開關定位)。除了上述三種調節功能訂貨時必須文字注明外,其它請參照型號編制方式認真填寫六大基本要素。
以下舉“DYTZB1000-500/110-X型電液推桿”為例,分別說明如何選型和型號編制的方式。
1、如何選型:某一場所需要一臺整體直式的電液推桿,要求電機防爆,其最大推力10kn,行程500mm最大速度
110mm/s,使用角度向下推,那么所選電液推桿的標準型號為:DYTZB1000-500/110-X.(B為防爆標記,X表示向下推)

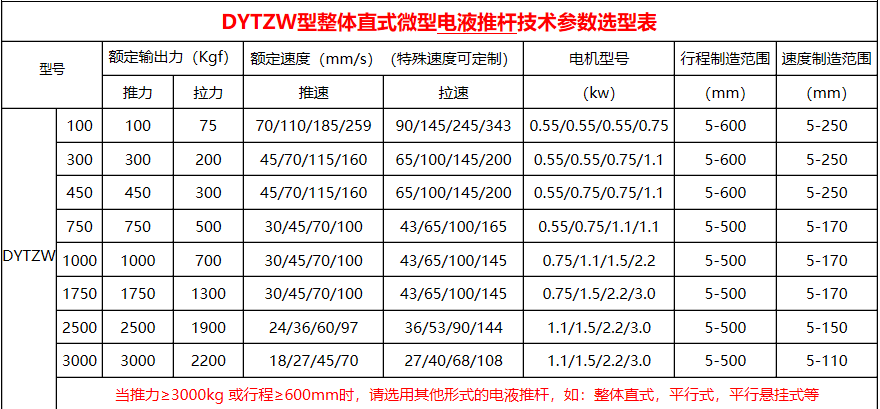

選用DYTZ型整體直式電液推桿您需要了解:
1、上列表中的電機電壓等級為380V,防護等級為IP44,絕緣等級為B級(根據用戶要求可配660/1140或415V,防護等級為IP54、IP55、IP65,或耐高溫(120℃)等特殊電機。
2、表中的電機型號及功率,指該推桿在額定輸出力、額定速度時為最大值的功率,電機功率與推拉力成正比。
3、表中額定速度為常規速度,若推拉速有特殊要求訂貨時需說明,若超出表中行程制造范圍必須在訂貨時說明。
4、若無特殊說明電液推桿使用地點的海拔高度不超過1000m,月平均最高相對濕度不超過90%,電液推桿使用的工作環境溫度為:-5~+50℃,工作介質隨環境溫度不同,選用合適的液壓油(-5~+20℃時采用32#抗磨液壓油(L—HM32),+20~+50℃時采用46#抗磨液壓油(L-HM46)),液壓油加注前需過濾,過濾精度100μm以上。

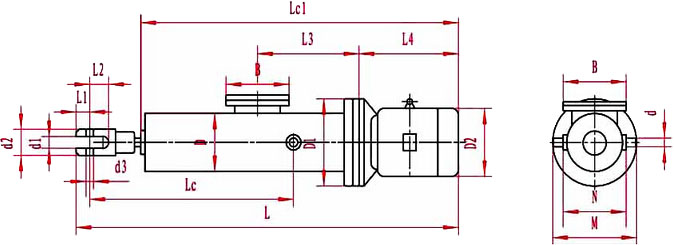

DYTZ型整體直式電液推桿外形尺寸及安裝尺寸

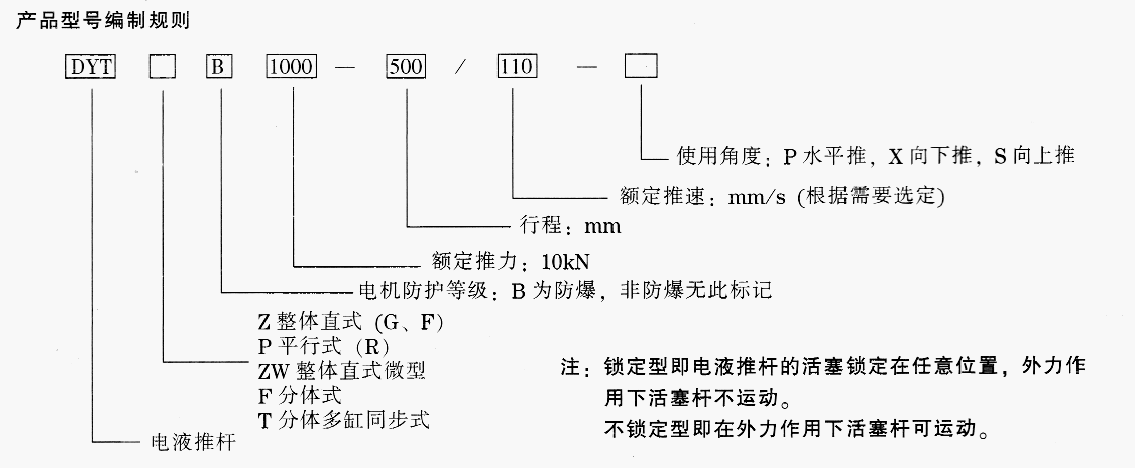

電液推桿型號示例:DYTZ1000-550/45-p
|
注意:訂貨時若需隨機訂購?fù)庑谐萄b置或手輪等附件需另行注明!
|
型號
|
外形尺寸
注:表中均為推桿縮回狀態尺寸,S為行程
|
安裝尺寸
注:電機相關尺寸根據電機型號及實物定
|
Lc
|
Lc1
|
L
|
L1
|
L2
|
L3
|
L4
|
d
|
d1
|
d2
|
d3
|
D
|
D1
|
D2
|
M
|
N
|
B
|
DYTZ
|
450
|
373+S
|
670+S
|
785+S
|
24
|
30
|
245
|
246
|
Φ20
|
18
|
Φ40
|
Φ12
|
Φ146
|
Φ200
|
Φ175
|
220
|
160
|
150
|
750
|
373+S
|
689+S
|
844+S
|
30
|
45
|
248
|
246
|
Φ30
|
25
|
Φ60
|
Φ20
|
Φ146
|
Φ200
|
Φ175
|
225
|
165
|
150
|
1000
|
373+S
|
710+S
|
865+S
|
30
|
45
|
248
|
261
|
Φ30
|
25
|
Φ60
|
Φ20
|
Φ146
|
Φ200
|
Φ175
|
225
|
165
|
150
|
1750
|
373+S
|
735+S
|
890+S
|
30
|
45
|
254
|
286
|
Φ30
|
25
|
Φ60
|
Φ20
|
Φ146
|
Φ200
|
Φ195
|
225
|
165
|
150
|
2500
|
373+S
|
735+S
|
890+S
|
30
|
45
|
254
|
286
|
Φ30
|
25
|
Φ60
|
Φ20
|
Φ159
|
Φ200
|
Φ195
|
242
|
182
|
150
|
3000
|
383+S
|
769+S
|
944+S
|
40
|
50
|
260
|
316
|
Φ30
|
30
|
Φ70
|
Φ30
|
Φ159
|
Φ250
|
Φ215
|
242
|
182
|
150
|
4000
|
383+S
|
788+S
|
963+S
|
40
|
50
|
260
|
316
|
Φ40
|
30
|
Φ70
|
Φ30
|
Φ159
|
Φ250
|
Φ215
|
242
|
182
|
150
|
5000
|
383+S
|
798+S
|
973+S
|
40
|
50
|
263
|
316
|
Φ40
|
30
|
Φ70
|
Φ30
|
Φ180
|
Φ250
|
Φ215
|
290
|
210
|
150
|
6000
|
388+S
|
798+S
|
986+S
|
42.5
|
55
|
263
|
316
|
Φ50
|
35
|
Φ75
|
Φ35
|
Φ180
|
Φ250
|
Φ215
|
290
|
210
|
150
|
8000
|
388+S
|
808+S
|
1003+S
|
42.5
|
55
|
263
|
316
|
Φ50
|
35
|
Φ75
|
Φ35
|
Φ219
|
Φ250
|
Φ215
|
330
|
250
|
150
|
10000
|
388+S
|
835+S
|
1022+S
|
42.5
|
55
|
270
|
336
|
Φ50
|
35
|
Φ75
|
Φ35
|
Φ219
|
Φ250
|
Φ240
|
330
|
250
|
200
|
15000
|
398+S
|
907+S
|
1107+S
|
50
|
60
|
270
|
391
|
Φ60
|
85
|
Φ90
|
Φ40
|
Φ245
|
Φ300
|
Φ275
|
380
|
280
|
200
|
20000
|
398+S
|
907+S
|
1107+S
|
50
|
60
|
270
|
391
|
Φ60
|
85
|
Φ120
|
Φ40
|
Φ300
|
Φ300
|
Φ275
|
440
|
340
|
200
|
|
